Skąd się bierze czyste powietrze w metrze? Realizacja Mercor S.A. dla warszawskiego metra

RedakcjaAktualności

Metro to inwestycja o rozbudowanej infrastrukturze technicznej, pozwalającej na prawidłową pracę całej sieci transportowej. Zgodnie z Prawem budowlanym takie obiekty użyteczności publicznej wymagają odpowiedniego wyposażenia w urządzenia wentylacyjne i przeciwpożarowe.

Urządzenia oddymiające oraz automatyki pożarowej oferowane przez Mercor spełniają wymagane prawem warunki oraz posiadają adekwatne certyfikaty potwierdzające ich właściwości użytkowe i dopuszczenia do obrotu na rynku. Dlatego mogły zostać zastosowane w tak wymagającym obiekcie, jak warszawskie metro – w jego nowo otwartej II linii.

Wymagania i normy

Zasady wprowadzania do obrotu urządzeń służących do ochrony przeciwpożarowej budynków określa Ustawa o wyrobach budowlanych z dnia 16 kwietnia 2004 oraz przepisy wykonawcze do tej Ustawy. Wymagania stawiane wymienionym urządzeniom oraz projektowanym systemom reguluje też szereg norm zharmonizowanych z serii PN-EN 12101 – systemy kontroli rozprzestrzeniania dymu i ciepła (SKRDiC). Precyzują one między innymi, jakie certyfikaty potwierdzające właściwości użytkowe czy świadectwa dopuszczenia należy uzyskać (co oczywiście wiąże się z koniecznością przeprowadzenia odpowiednich badań przez notyfikowane instytuty, np. przez CNBOP-PIB). Dopiero z takim kompletem dokumentów urządzenia bądź systemy mogą być stosowane w SKRDiC.

O inwestycji

W trakcie budowy wschodniego i zachodniego odcinka II linii metra w Warszawie, aby spełnić te wymagania, wykorzystano wiele urządzeń z oferty Mercoru. Ponieważ większość infrastruktury znajduje się pod powierzchnią ziemi, niezbędna jest stała wentylacja na potrzeby codziennej eksploatacji, a w przypadku pożaru – skuteczne oddymianie. Aby temu sprostać, firma dostarczyła klapy przeciwpożarowe, systemy różnicowania ciśnienia oraz rozdzielnice wentylacji. Każdy z wymienionych elementów pełni istotną rolę w systemie wentylacji obiektów metra. Klapy przeciwpożarowe zapobiegają rozprzestrzenianiu się pożaru, natomiast systemy różnicowania ciśnienia chronią przed zadymieniem klatki schodowe służące do ewakuacji. Z kolei specjalnie skonfigurowane dla tej aplikacji centrale mcr OMEGA pro odpowiadają za zasilanie wentylatorów bytowych i oddymiających.

Skąd się bierze czyste powietrze w metrze?

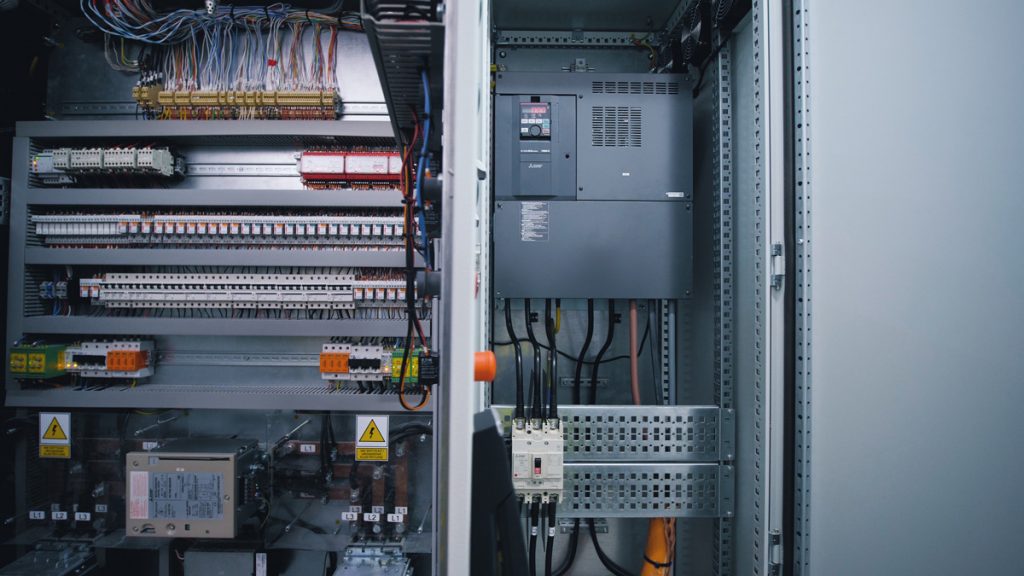

Certyfikowane centrale zasilająco-sterujące przystosowane do pracy w systemach oddymiania, umieszczone w rozdzielniach elektrycznych, na co dzień sterują pracą wentylatorów w zakresie utrzymywania odpowiedniej czystości powietrza, regulując jego przepływ na podstawie odczytu z czujników detekcji gazów rozmieszczonych na peronach. Centrale posiadają również możliwość ręcznego uruchamiania wentylacji według określonych parametrów projektowanego systemu. – W przypadku wykrycia pożaru centrale mcr OMEGA pro zostają przełączone w tryb pożarowy, uruchamiając wentylatory z maksymalną zaprojektowaną wydajnością. Odpowiednia praca urządzeń systemu oddymiania sprawia, że dym zostaje ukierunkowany do wyrzutni terenowych i przez nie odprowadzony, umożliwiając bezpieczną ewakuację w sytuacji zagrożenia.

Podzespoły Mitsubishi Electric

Do budowy central mcr OMEGA pro wykorzystano podzespoły Mitsubishi Electric: wyłączniki kompaktowe wraz z napędami do układów samoczynnego załączania rezerwy zasilania, do których doprowadzane jest zasilanie z dwóch niezależnych transformatorów, a przełączenie między nimi wykonywane jest za pomocą „sprzęgła”, a także falowniki, zabezpieczenia instalacyjne oraz styczniki. Firma Mercor wybrała falowniki Mitsubishi Electric z serii FR-F800, ponieważ posiadają one funkcjonalność firemode. Umożliwia ona wyłączenie zabezpieczeń przetwornicy częstotliwości w trakcie pożaru przy podtrzymaniu ciągłej pracy wentylatorów oddymiających. Na potrzeby tej realizacji przygotowana została specjalna lista parametrów falowników, które dostosowano do wymagań instalacji, m.in. wykorzystana została funkcjonalność lotnego startu i płynnej zmiany kierunku pracy wentylatorów, a także ograniczenia charakterystyki ich pracy w wyznaczonym zakresie.

Realizacja stołecznego metra była dużym wyzwaniem. Dzięki oddanemu zespołowi inżynierów, dopracowanym produktom i owocnej współpracy między firmami Mercor i Mitsubishi Electric udało się ukończyć ten projekt z sukcesem.
